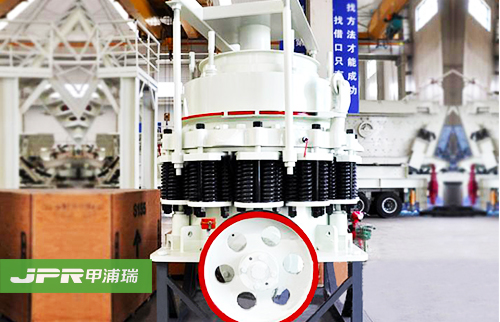

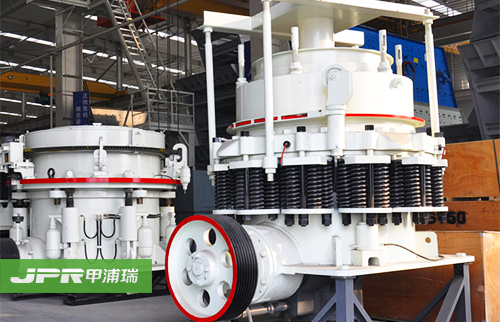

PY系列彈簧圓錐破碎機適用于破碎中等以上硬度的各種礦石和巖石。具有結構可靠，生產效率高，調整方便，使用經濟等特點。其彈簧保險系統是過載保護裝置， 可使金屬異物通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。破碎腔型式由礦石用途決定，標準型適用于中碎；中型 適用于細碎；短頭型適用于超細碎。
1.動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2.物料夾在兩錐體之間，受到擠壓.彎曲和剪切作用，破碎較容易，動力消耗較低。
3.產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4.結構可靠,圓錐破碎機其結構主要有機架.水平軸.動錐體.平衡輪.偏心套.上破碎壁(固定錐).下破碎壁(動錐).液力偶合器.潤滑系統.液壓系統.控制系統等幾部分組成。
5.動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品粒度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6.本系列圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承.推力球軸承的使用壽命，使得機器運轉可靠。
彈簧圓錐破主要由機架、傳動、空偏心軸、碗形軸承、破碎圓錐、調整裝置、調整套、彈簧以及調整排礦口用的液壓站等部分組成。破碎機工作時，電動機通過水平 軸和一對傘齒輪帶動偏心軸套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋擺運動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使礦石在破碎腔內不 斷地受到擠壓和彎曲而被破碎。
彈簧圓錐破的應用環境：

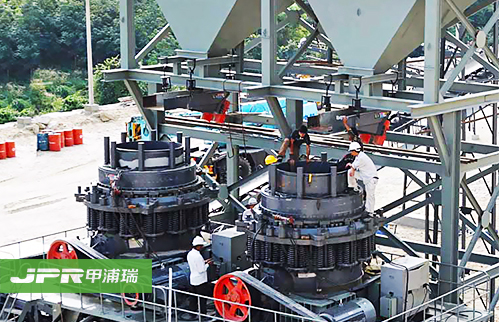

1、新型的圓錐破碎機運行更安全穩定，檢修方便、停機時間短，產量有保證，更適合應用于大型砂石生產系統中。
2、圓錐破碎機采用多點分體液壓潤滑控制系統，軸承潤滑和過載保護能力更強，使整條生產線的自動化程度大大提高。
3、圓錐破碎機對腔型和沖程進行了重新實驗設計，更適合破碎河卵石、玄武巖、鐵礦石等堅硬物料，產量比普通彈簧圓錐破提高35%-60%。
彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的， 只是支撐球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因?yàn)槌?xì)破碎的破碎力是非常大的。
| 型號 | 動錐直徑 （mm） |
大進料邊長 （mm） |
出料口調節范圍 （mm） |
處理能力 （t/h） |
功率 （kw） |
傳動軸轉速 （r/min） |
重量（含電機） （t） |
外形尺寸（長×寬×高） （mm） |
| PYB600 | Φ600 | 65 | 15-25 | 15-25 | 30 | 356 | 5 | 2234×1370×1675 |
| PYD600 | Φ600 | 35 | 3-13 | 5-23 | 30 | 356 | 5.5 | 2234×1370×1675 |
| PYB900 | Φ900 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | Φ900 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYD900 | Φ900 | 40 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | Φ1200 | 145 | 20-50 | 110-220 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | Φ1200 | 100 | 8-26 | 50-150 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | Φ1200 | 50 | 3-15 | 18-105 | 110 | 300 | 25.6 | 2790×1878×2844 |
| PYB1750 | Φ1750 | 215 | 25-60 | 280-480 | 160 | 245 | 50.6 | 3910×2894×3809 |
| PYZ1750 | Φ1750 | 185 | 10-30 | 115-320 | 160 | 245 | 51 | 3910×2894×3809 |
| PYD1750 | Φ1750 | 85 | 5-15 | 75-230 | 160 | 245 | 50.5 | 3910×2894×3809 |
| PYB2200 | Φ2200 | 300 | 30-60 | 590-1000 | 280/260 | 220 | 84 | 4622×3302×4470 |
| PYZ2200 | Φ2200 | 230 | 10-30 | 200-580 | 280/260 | 220 | 85 | 4622×3302×4470 |
| PYD2200 | Φ2200 | 110 | 5-16 | 120-370 | 280/260 | 220 | 85 | 4622×3302×4470 |
